Ölgefüllte Verteiltransformatoren sind Transformatoren, die die Eingangs- und Ausgangsspannungen bis zu 36 kV Spannungsniveau und 5000 kVA Leistung mit den gewünschten Raten ändern, und die Kühlung erfolgt mit Transformatorenöl, so dass die während des Betriebs entstehende Wärme mit Transformatorenöl abgeführt wird und die zulässige Betriebstemperatur nicht überschreitet. Diese Art von Transformatoren kann unter 2 (zwei) Hauptkategorien als hermetischer und Expansionsspeicher untersucht werden:

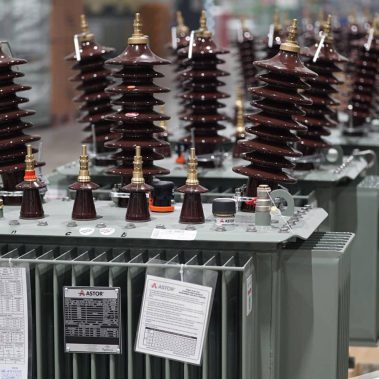

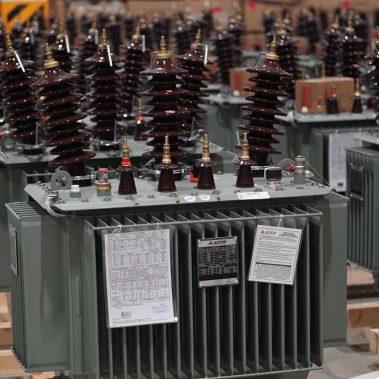

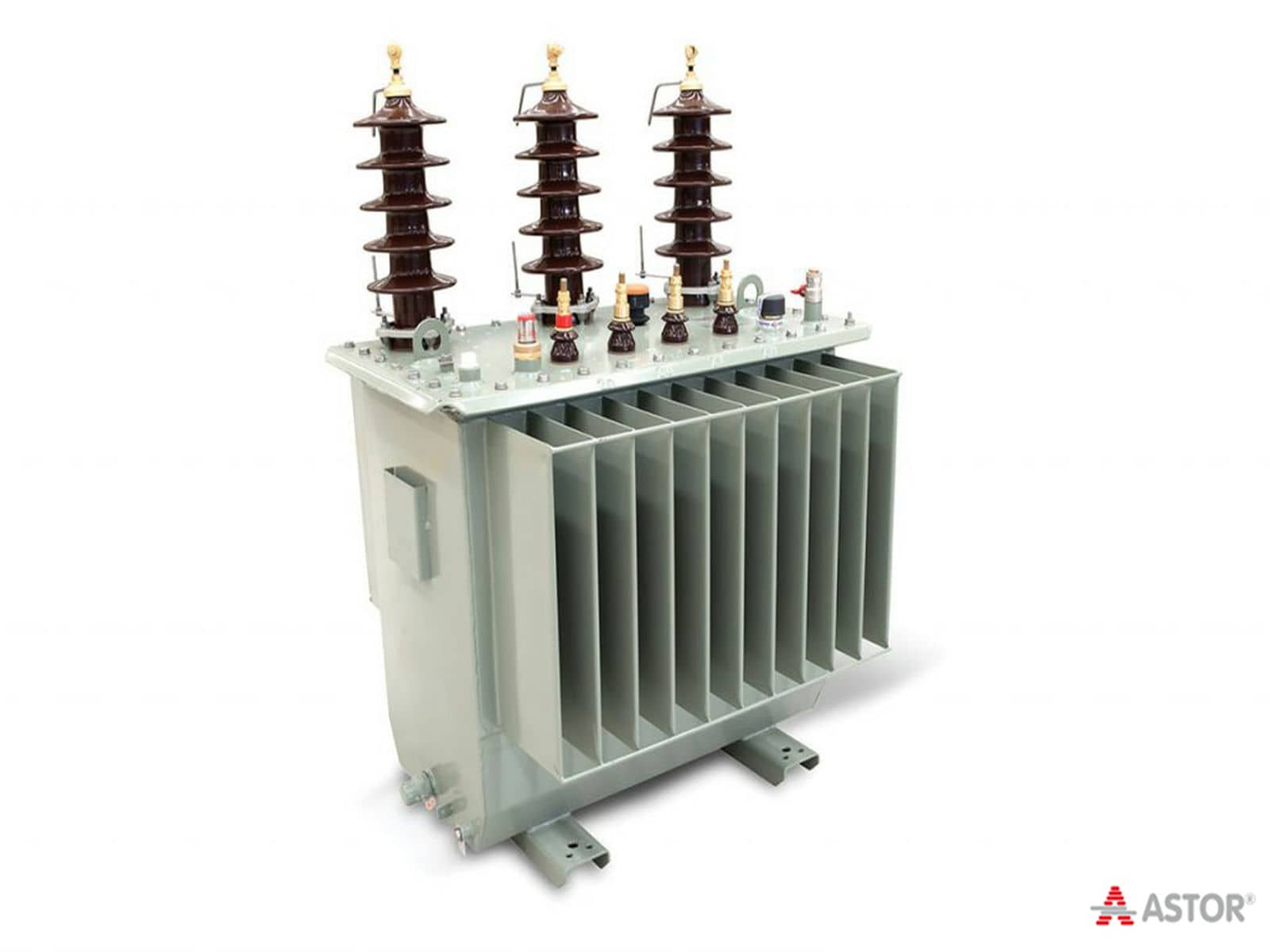

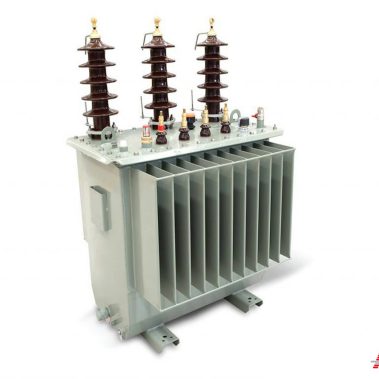

Hermetische ölgetauchte Verteiltransformatoren
Sie werden im Leistungsbereich von 25 – 5000 kVA, bis 36 kV Hochspannungsebene, drei- oder einphasig, ölgeschmiert, natürlich gekühlt (ONAN), Leerlaufstufenschalter oder automatischer Stufenschalter unter Last sowohl extern als auch intern hergestellt. Hermetische Ölverteilungstransformatoren werden nach dem Prinzip hergestellt, den Öldruck und den Atmosphärendruck auf die gewünschte Temperatur auszugleichen, indem das Öl unter Vakuum gefüllt wird und das Kühlöl nicht mit der Atmosphäre in Berührung kommt.

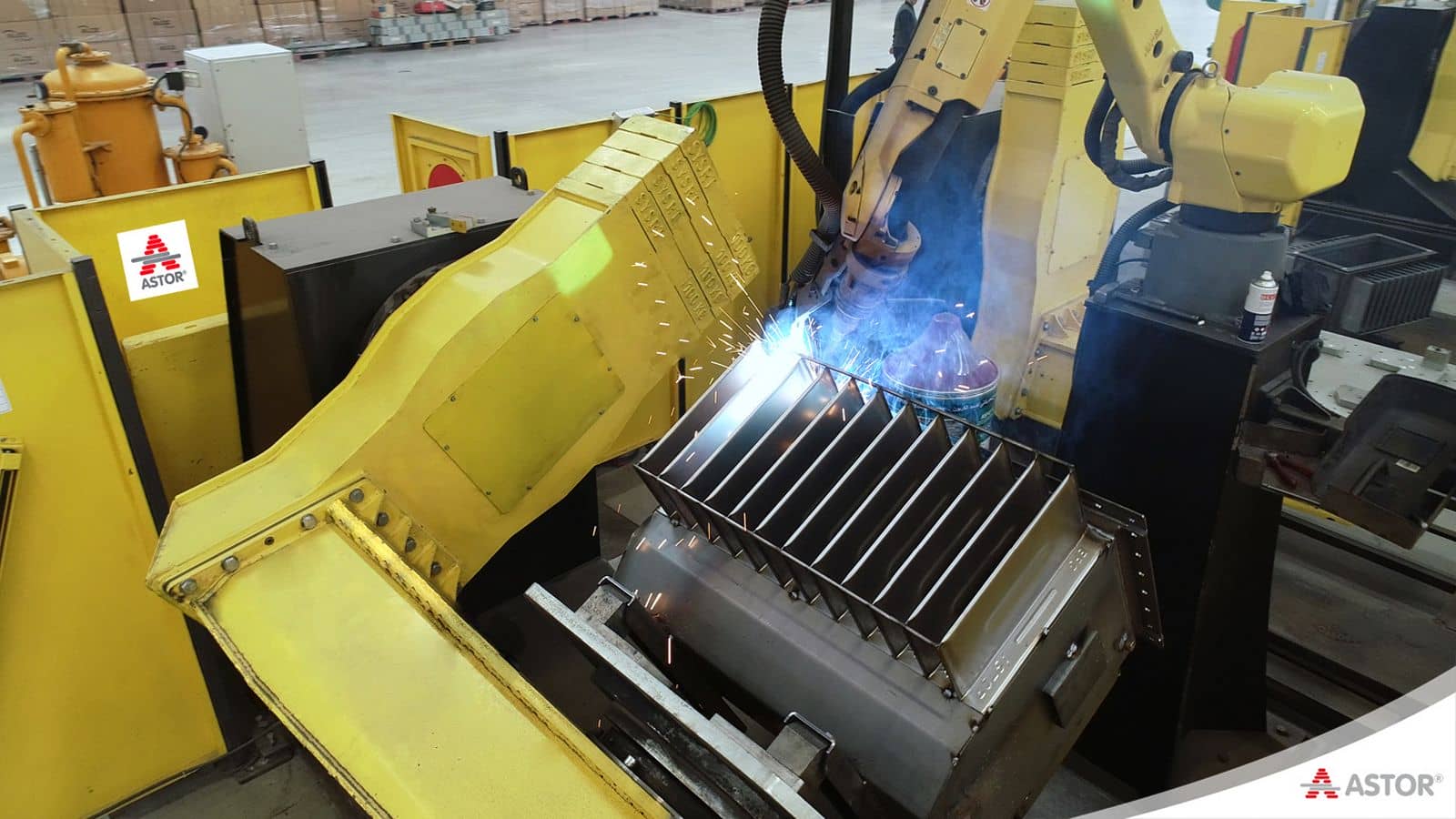

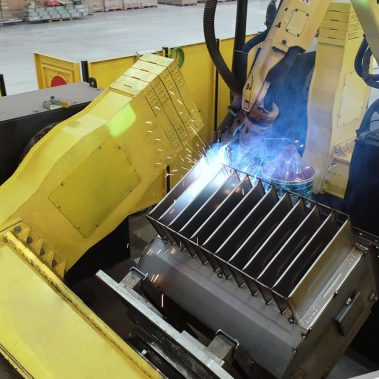

Infolge des sich ändernden Öldrucks aufgrund thermischer Änderungen in hermetischen ölgefüllten Verteiltransformatoren wird die interne Wärme durch die natürliche Ausdehnung und Kontraktion der Kesselwellenwände gesteuert. Es ist mechanisch konstruiert und hergestellt, um diesen Effekten standzuhalten.
Hermetische ölgefüllte Verteiltransformatoren haben geringere Höhen als Ausgleichsbehältertransformatoren. Daher kann es in kleineren Bereichen eingesetzt werden.Da das Öl in
hermetischen Transformatoren nicht mit der Atmosphäre in Berührung kommt, ist kein Ölwechsel in bestimmten Intervallen wie bei Transformatoren mit Ausgleichsbehältern erforderlich.

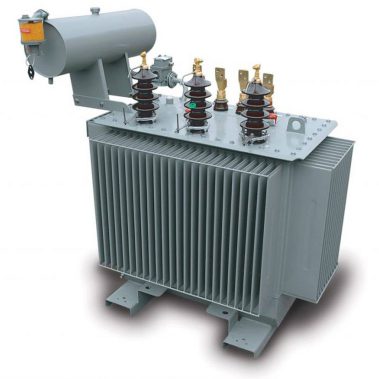

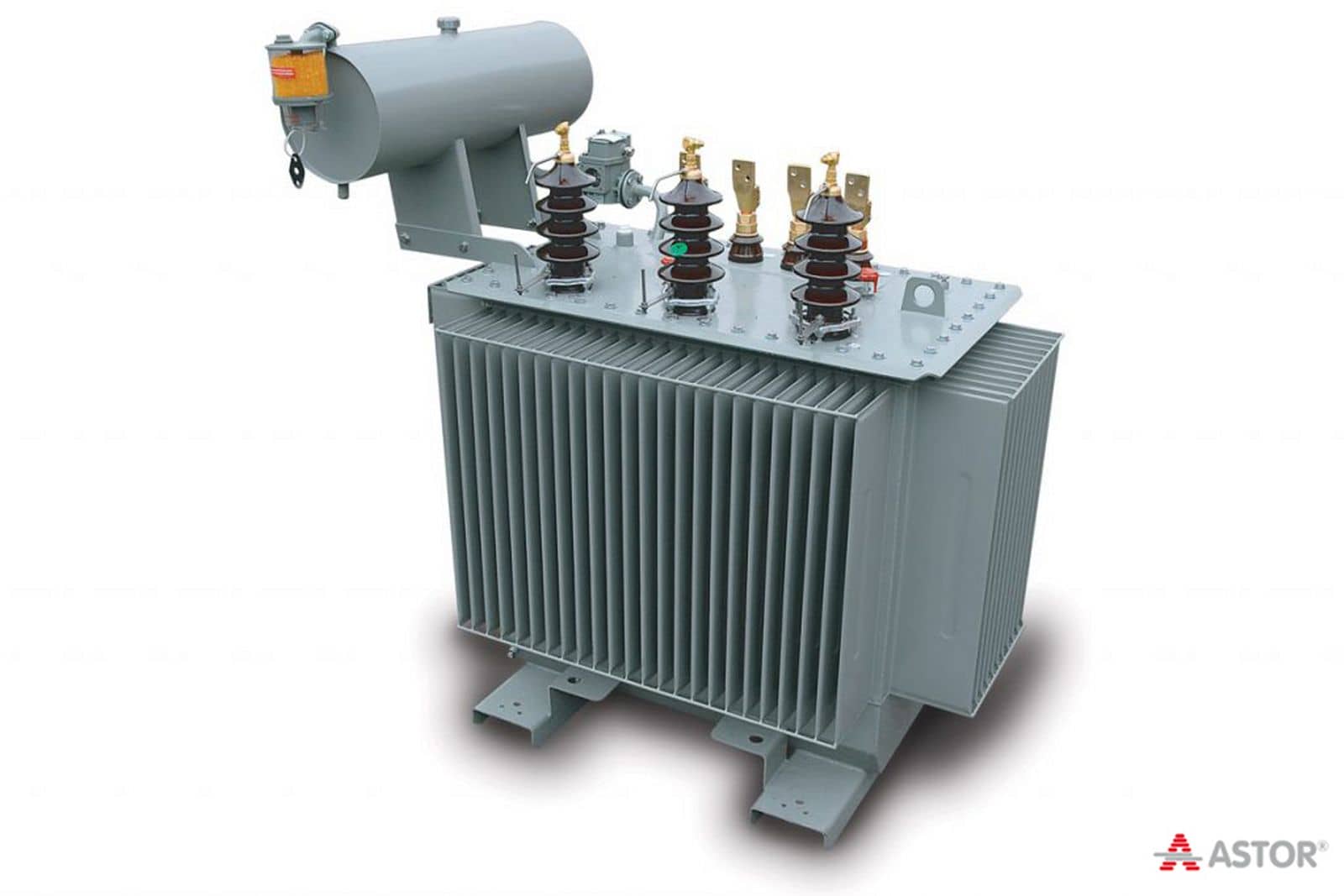

Ausdehnungsgefäß-Transformator
Ausgleichsbehältertransformatoren sind die gleichen wie hermetische Transformatoren mit Kern- und Spulenstruktur. Die Abmessungen der Ausdehnungsbehälter dieser Art von Transformatoren werden als Ergebnis von Berechnungen zur Speicherung der Ausdehnung des Öls entworfen und hergestellt, dessen Volumen mit der Temperatur zunimmt.
Da die Transformatoren mit Ausdehnungsgefäßen zur Atmosphäre hin offen sind, wird der Öldruck, der sich aufgrund thermischer Effekte ändert, bereitgestellt, indem die Feuchtigkeit der Luft dank des Silicagels (Lufttrockner) im Tank des Transformators entfernt wird.
Durch den Luftaustausch, der durch die Temperaturunterschiede in Abhängigkeit von der Belastung des Transformators mit dem in Betrieb genommenen Ausgleichsbehälter verursacht wird, verliert er mit der Zeit seine Silicagel-Eigenschaft und führt dazu, dass das Öl befeuchtet wird und seine Struktur verschlechtert. Aus diesem Grund ist es notwendig, Wartungsarbeiten durchzuführen, wie z. B. das Wechseln des Silicagels in bestimmten Zeiträumen und die Messung der Durchstichbelastung durch Entnahme von Proben aus dem Öl.
